معرفی

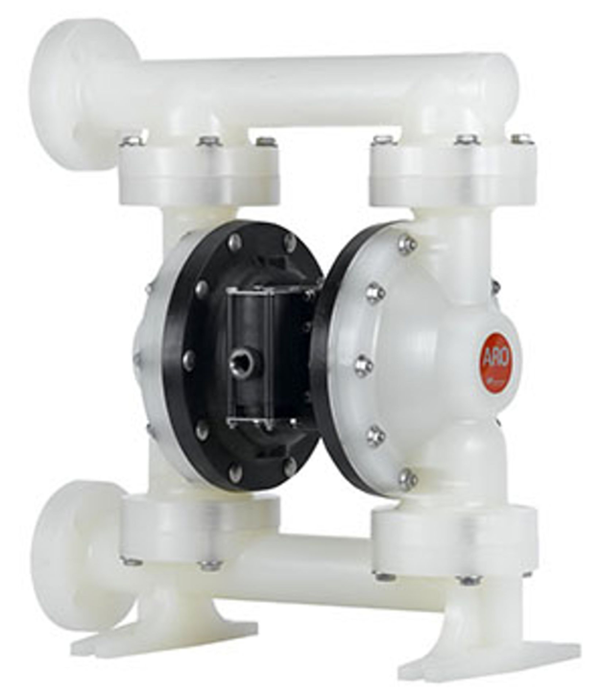

پمپ‌های دیافراگمی غیرفلزی 2/1-1اینچی ARO به‌طور گسترده در کاربردهای انتقال، پر کردن، گردش مجدد و تأمین سیال در صنایع شیمیایی، صنعتی و تصفیه آب و فاضلاب مورد استفاده قرار می‌گیرند. مدل‌های 2/1-1اینچی ما به نرخ جریان (دبی) تا ۱۲۳.۱ گالن در دقیقه (۴۶۵.۹ لیتر در دقیقه) دست می‌یابند و تنوع گسترده‌ای از نظر جنس بدنه و پیکربندی پورت‌های ورودی/خروجی ارائه می‌دهند.



قابل عرضه با دیافراگم‌های PTFE با طول عمر بالا (Long-life).



ویژگی‌ها

اوج طراحی پمپ‌های مقاوم در برابر مواد شیمیایی.



بهترین شاخص «هزینه کل مالکیت» در صنعت.



کارایی – شیر Simul-Shift™ سیگنال تغییر وضعیت (شیفت) بسیار دقیق و قابل‌اطمینانی را فراهم می‌کند.



قابلیت اطمینان – شیر هوای «نامتعادل» (Unbalanced) با فناوری ثبت‌شده ARO، عملکرد بدون توقف و گیر کردن (No-stall) را تضمین می‌کند.



تنوع کاربرد – طیف وسیعی از مواد سازنده برای سازگاری بهینه با سیالات مختلف.



سازگاری با محیط زیست – ساختار پیچ‌دار (Bolted) برای انتقال سیال بدون نشتی و طراحی بدون پره (Ribless) جهت جلوگیری از ترک‌خوردگی.



سهولت سرویس و نگهداری – سرویس آسان‌تر به لطف طراحی ماژولار.



لوازم جانبی

1-66084 کیت اتصال خط هوا: شامل فیلتر/رگولاتور ترکیبی (Piggyback)، نیپل لوله و ۵ فوت شلنگ

67237 سیستم تشخیص خرابی دیافراگم (DFD)

67350 کیت شمارشگر سیکل (Cycle Counter)

E15N-67341 کیت اتصال فلنجی (فلنج جانبی)

-C15N67341 کیت اتصال فلنجی (فلنج مرکزی)

637389 کیت سرویس بخش هوا

-XX637391 کیت سرویس بخش سیال

جنس بدنه پمپ

• PVDF (Kynar)
• پلی‌پروپیلن

جنس دیافراگم

• PTFE با طول عمر بالا (LongLife)
• Santoprene
• Hytrel
• نیتریل
• Santoprene با گرید پزشکی
• PTFE با لایه پشتیبان Santoprene
• Viton

مشخصات





نسبت: ۱:۱



حداکثر دبی  GPM(LPM)  ۱۲۳ (۴۶۵)



حجم جابجایی در هر سیکل گالن ) لیتر): ۰.۶۱۷ (۲.۳۴)



ورودی هوا (مادگی):1/2 – 14 N.P.T



ورودی/خروجی سیال: 1-1/2” A.N.S.I./DIN فلنچ (اتصال از بغل یا مرکز)



حداکثر فشار کاری(psi) bar : ۱۲۰ (۸.۳)



حداکثر قطر ذرات جامد معلق اینچ (میلی‌متر): ۱/۴ (۶.۴)



وزن پوند( کیلوگرم):

پلی‌پروپیلن، ورودی/خروجی جانبی: ۴۲.۶ (۱۹.۳)

PVDF، ورودی/خروجی جانبی: ۶۳.۹ (۲۹)

پلی‌پروپیلن، ورودی/خروجی مرکزی: ۴۲.۳ (۱۹.۲)

PVDF، ورودی/خروجی مرکزی: ۵۵.۹ (۲۵.۳)



حداکثر ارتفاع مکش خشک فوت (متر): ۱۴ (۴.۲)



سطح صدا: ۷۰ PSI، ۶۰ سیکل در دقیقه: ۸۱.۰ دسی‌بل (A)



صداخفه ‌کن (Muffler) همراه دستگاه: ۹۳۱۳۹
