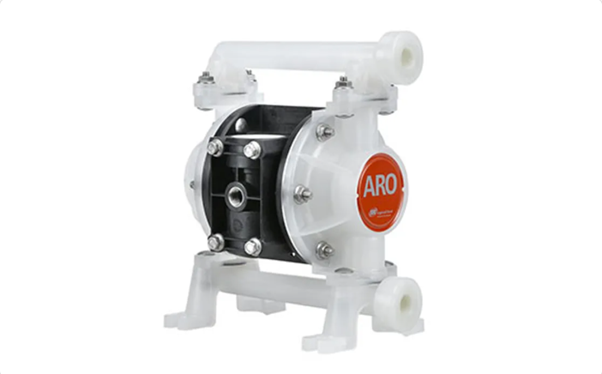

پمپ دیافراگمی غیرفلزی 2/1 اینچ

معرفی

پمپ‌های جمع‌وجور (Compact) نیم‌اینچی ما که بخشی از سری محصولات Compact محسوب می‌شوند، با وجود ابعاد کوچک، عملکردی قدرتمند ارائه می‌دهند. این پمپ‌ها دارای نرخ جریان تا ۱۴.۴ گالن در دقیقه (۵۴.۵ لیتر در دقیقه) بوده و در طیف وسیعی از پیکربندی‌های مربوط به جنس بدنه و اتصالات ورودی/خروجی عرضه می‌شوند.



این محصولات با دیافراگم‌های PTFE با طول عمر بالا نیز قابل سفارش هستند.





ویژگی‌ها

پمپ دیافراگمی پنوماتیکی که برای رفع نیازهای کاربردی شما طراحی شده است.



ساخته شده برای مقاومت در برابر خوردگی – ساخته شده با بدنه مرکزی پلی پروپیلن، بست‌های استاندارد از جنس استیل ضد زنگ ، PVDF (Kynar) یا پلی پروپیلن



کارایی – شیر™ Simul-Shift سیگنال تعویض دنده فوق العاده مثبت و قابل اعتمادی را ارائه می‌دهد.



قابلیت اطمینان – شیر هوای “نامتعادل” ثبت اختراع شده ARO عملکرد بدون توقف را تضمین می‌کند.



چند منظوره – پیکربندی‌های منیفولد ورودی/خروجی مرکزی، انتهایی و دوگانه برای نیازهای کاربردی شما.



سازگار با محیط زیست – ساختار پیچ و مهره‌ای برای جابجایی سیال بدون نشت.



قابلیت سرویس – سهولت سرویس از طریق طراحی ماژولار.



لوازم جانبی



کیت اتصال خط هوایی -166073: شامل فیلتر/رگولاتور Piggyback، نوک لوله و شلنگ 5 اینچی.



کیت اگزوز رزوه‌دار 637438.



براکت دیواری 76763.



صدا خفه کن موتور هوا 93110.



کیت ورودی/خروجی دوگانه 637440-X.



فعال سازی چرخه 67165-X کیت

637428 کیت سرویس بخش هوا

637427-XX کیت سرویس بخش سیال

مواد پوشش پمپ

• پلی پروپیلن
• PVDF (Kynar)
• استال قابل اتصال به زمین

جنس دیافراگم

• PTFE با عمر طولانی
• سانتوپرن
• هیترل
• نیتریل
• PTFE با پشتیبان سانتوپرن
• پلی اورتان
• وایتون



مشخصات فنی



نسبت: ۱:۱



حداکثر دبی (جریان): ۱۴.۴ گالن بر دقیقه (۵۴.۵ لیتر بر دقیقه)



حجم جابجایی در هر سیکل: ۰.۰۳۹ گالن (۰.۱۵ لیتر)



ورودی هوا: (مادگی) 4/1 – ۱۸ P.T.F. SAE Short



ورودی/خروجی سیال:

2/1 – ۱۴ N.P.T.F. – ۱

Rp ۱/۲ (2/1 – ۱۴ BSP، موازی)



حداکثر فشار کاری: ۱۰۰ psi (۶.۹ بار)



حداکثر قطر ذرات جامد معلق: 32/3 اینچ (۲.۴ میلی‌متر)



وزن: پوند (کیلوگرم)

PD05P-XDS-XXX-B 6.3 (2.9)

PD05P-XES-XXX-B 6.7 (3.0)

PD05P-XKS-XXX-B 6.8 (3.1)

PD05P-XLS-XXX-B 7.2 (3.3)

PD05P-XPS-XXX-B 5.2 (2.4)

PD05P-XRS-XXX-B 5.4 (2.5)



حداکثر ارتفاع مکش خشک: فوت (متر) ۱۵.۰ (۴.۵)



سطح صدا: ۷۰ psi، ۶۰ سیکل در دقیقه، ۷۵.۰ دسی‌بل (A)



صداخفه‌ کن: یکپارچه (داخلی)، همراه دستگاه





مدل‌های موجود



مجموعه‌های پمپ بشکه  ای:



مدل پایه (Basic)



گزینه‌ای ایده‌آل برای تخلیه مواد شیمیایی از هر نوع بشکه ۵۵ گالنی.



مدل تخلیه و توزیع (Dispense)



مجموعه کامل پمپ بشکه برای انتقال مواد شیمیایی از بشکه ۵۵ گالنی به محل نهایی .



مدل انتقال (Transfer)



مجموعه پمپی ایده‌آل برای جابه‌جایی و انتقال سیالات از یک مکان به مکان دیگر.
