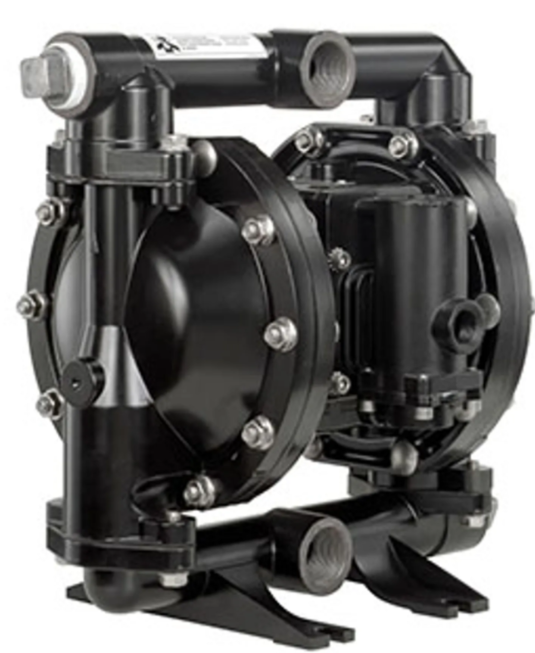

پمپ دیافراگمی فلزی ۱ اینچی سری EXP با محرک هوای فشرده

معرفی



پمپ‌های دیافراگمی فلزی ۱ اینچی ARO EXP به دبی جریان تا ۵۲.۲ گالن در دقیقه (۱۹۷.۶ لیتر در دقیقه) دست می‌یابند و طیف وسیعی از پیکربندی‌های مواد و اتصالات ورودی/خروجی را ارائه می‌دهند. این پمپ‌ها اغلب برای عملیات انتقال، پر کردن، گردش مجدد و دوزینگ (توزین/پیمانه‌بندی) در صنایع سرامیک، عمومی، شیمیایی و پتروشیمی مورد استفاده قرار می‌گیرند.



قابل عرضه با دیافراگم‌های PTFE با طول عمر بالا.



ویژگی‌ها

کارایی – شیر Simul-Shift™ سیگنال تغییر وضعیت (شیفت) بسیار دقیق و قابل‌اطمینانی را فراهم می‌کند.

قابلیت اطمینان – شیر هوای «نامتوازن» (Unbalanced) با طراحی انحصاری ARO، عملکرد بدون توقف (بدون استال) را تضمین می‌کند.

تنوع کاربرد – طیف گسترده‌ای از مواد سازنده برای سازگاری بهینه با سیالات.

سازگاری با محیط زیست – ساختار پیچ‌دار (Bolted) برای جابجایی سیال بدون نشتی و درپوش‌های سیال بدون پره (Ribless) جهت جلوگیری از ترک‌خوردگی.

سهولت سرویس‌دهی – سرویس آسان‌تر به لطف طراحی ماژولار.



• لوازم جانبی
• 66073-2 کیت اتصال خط هوا :شامل فیلتر/رگولاتور ترکیبی (Piggyback)، نیپل لوله و ۵ فوت شلنگ.
• 67237 سیستم تشخیص خرابی دیافراگم (DFD) مدل.
• 67350 کیت شمارشگر سیکل مدل.
• 637397 کیت سرویس بخش هوا مدل.
• 637401-XXکیت سرویس بخش سیال مدل .





مواد بدنه پمپ

• آلومینیوم
• چدن
• فولاد ضد زنگ (استنلس استیل)
• Hastelloy-C

مواد دیافراگم

• PTFE با طول عمر بالا
• Santoprene
• Hytrel
• Nitrile
• Santoprene با گرید پزشکی
• ®Garlock ONE-UP با لایه پشتیبان EPDM
• ®Garlock ONE-UP با لایه پشتیبان Neoprene
• ®Garlock ONE-UP با لایه پشتیبان Viton
• PTFE با لایه پشتیبان Santoprene
• Viton



مشخصات



نسبت: ۱:۱



حداکثر دبی (GPM / LPM): ۵۲ (۱۹۷)



حجم جابجایی در هر سیکل گالن (لیتر): ۰.۲۳۲ (۰.۸۸)



ورودی هوا (مادگی): ۱/۴ – ۱۸ N.P.T.



ورودی/خروجی سیال: ۱ – ۱۱-2/1 N.P.T.F.-1  ، Rp1(1-11 BSP)



حداکثر فشار کاری psi  : (bar)120 (۸.۳)



حداکثر قطر ذرات جامد معلق اینچ (میلی‌متر): ۱/۸ (۳.۳)



وزن پوند (کیلوگرم):

PX10R-XAX-XXX ۲۰.۷ (۹.۴)

PX10R-XCX-XXX ۳۵.۲ (۱۶.۰)

PX10R-XHX-XXX ۳۹.۶ (۱۸.۰)

PX10R-ASX-XXX-AXXX ۳۸.۲ پوند (۱۷.۳ کیلوگرم)

PX10R-BSX-XXX-AXXX ۳۸.۲ پوند (۱۷.۳ کیلوگرم)

PX10R-FSX-XXX-AXXX ۴۳.۹ پوند (۱۹.۹ کیلوگرم)



نکته:

برای موتور هوای آلومینیومی، ۴.۶۵ پوند (۲.۱۱ کیلوگرم) اضافه شود.

برای موتور هوای استنلس استیل، ۱۱.۰۹ پوند (۵.۰۳ کیلوگرم) اضافه شود.



حداکثر ارتفاع مکش خشک فوت (متر): ۱۹ (۵.۷)



سطح صدا: ۷۰ PSI، ۶۰ سیکل در دقیقه، ۸۰.۶ دسی‌بل (A)
