بلادر آکومولاتور (Accumulator Bladder) مدل NXQ شرکت Crownwell ( کرون ول)
(دارای استانداردهای GB، ASME و CE)

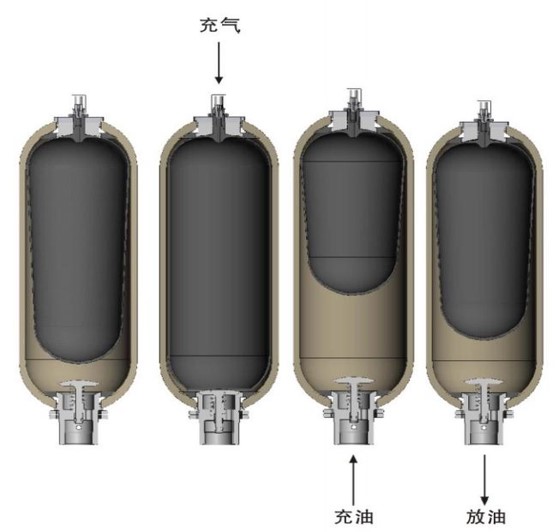

اصول عملکرد
یک آکومولاتور / سیلندر / مخزن بلادر از خاصیت تراکمناپذیری سیال هیدرولیک و تراکمپذیری گاز برای ذخیره مایع استفاده میکند. هنگامی که روغن هیدرولیک وارد محفظه آکومولاتور / سیلندر / مخزن میشود، با افزایش فشار، حجم گاز داخل کیسه کاهش مییابد و در نتیجه روغن هیدرولیک ذخیره میشود. اگر سیستم هیدرولیک به روغن هیدرولیک اضافی نیاز داشته باشد، آکومولاتور / سیلندر / مخزن که توسط فشار انبساط گاز به حرکت در میآید، روغن هیدرولیک را برای پر کردن مجدد آن تخلیه میکند و به تثبیت فشار و تعمیر نشتی دست مییابد. در مقایسه با سایر انواع آکومولاتور / سیلندر / مخزنها، این نوع آکومولاتور / سیلندر / مخزن دارای ویژگیهایی مانند جداسازی نفت و گاز، کاهش فرسودگی روغن، پاسخ سریع، اندازه کوچک و وزن سبک است. در سیستمهای هیدرولیک، این نوع آکومولاتور / سیلندر / مخزن نقشهای متعددی از جمله ذخیره انرژی، تثبیت فشار، کاهش قدرت پمپ هیدرولیک، جبران نشتی و جذب شوک و فشارهای ضربانی را ایفا میکند.
کاربردها
کاهش انرژی مصرفی
هنگامی که نرخ جریان در یک مدار هیدرولیک طی مدتزمانی کوتاه تغییرات قابلتوجهی میکند، میتوان از این تغییرات بهعنوان منبع انرژی کمکی برای کوچکسازی تجهیزات هیدرولیک و صرفهجویی در مصرف انرژی بهره برد؛ نمونههایی از این کاربردها شامل نوردکاری ترموپلاستیک، تجهیزات کارخانههای فولاد، ماشینابزارها و دستگاههای پرس هیدرولیک است.
جذب نوسان
سیال تخلیه شده توسط پمپ هیدرولیک دارای ضربان قابل توجهی است که میتواند باعث ایجاد سر و صدا و لرزش در سیستم هیدرولیک شده و پایداری عملیاتی آن را مختل کند. استفاده از یک انباره در خروجی پمپ هیدرولیک میتواند به طور موثری ضربان را کاهش داده و عملکرد روان دستگاه را تضمین کند، که این امر به ویژه در تجهیزات دقیق خاص اهمیت دارد.
جبرانسازی حجم و جبرانسازی فشار
در یک سیستم کنترل فشار حلقه بسته، آکومولاتور / سیلندر / مخزن میتواند افت فشار ناشی از کاهش دما، نشتیهای داخلی یا نشتیهای خارجی را بهطور مؤثر جبران کند و همچنین افزایش فشار ناشی از افزایش دما را بهخوبی کنترل نماید؛ بدین ترتیب، عملکرد پایدار سیستم تضمین میشود.
جذب ارتعاش
آکومولاتور / سیلندر / مخزنها میتوانند به عنوان فنرهای گازی عمل کنند و ارتعاشات مکانیکی را از سیستمهای محرک و تعلیق وسایل نقلیه، بالابرها، جرثقیلهای متحرک و غیره جذب کنند تا پایداری وسیله نقلیه حفظ شود.
جذب ضربه آنی
در مدارهای هیدرولیک، بسته شدن سریع شیرهای هیدرولیک باعث تغییرات شدید بار میشود. این تغییرات فشار ضربهای آنی قابل توجهی ایجاد میکنند که میتواند به لولهها، اتصالات یا سایر اجزای هیدرولیک آسیب برساند و ارتعاشات و سر و صدای شدیدی ایجاد کند. آکومولاتور / سیلندر / مخزنها میتوانند به طور مؤثر این ضربات را کاهش داده و از دستگاههای هیدرولیک محافظت کنند. آکومولاتور / سیلندر / مخزنهای مورد استفاده در سیستمهای هیدرولیک ماشینهای ریختهگری تحت فشار و نوار نقالههای بتنی در ارتفاع بالا، این عملکرد را به طور مؤثر نشان میدهند.
انتقال ایزوله (جداکننده) مایع یا مایع/گاز
از این نوع آکومولاتورها میتوان برای انتقال انرژی میان دو مایع ناسازگار یا میان یک مایع و یک گاز استفاده کرد که این امر امکان انتقال ایزوله (جداگانه) را فراهم میسازد.

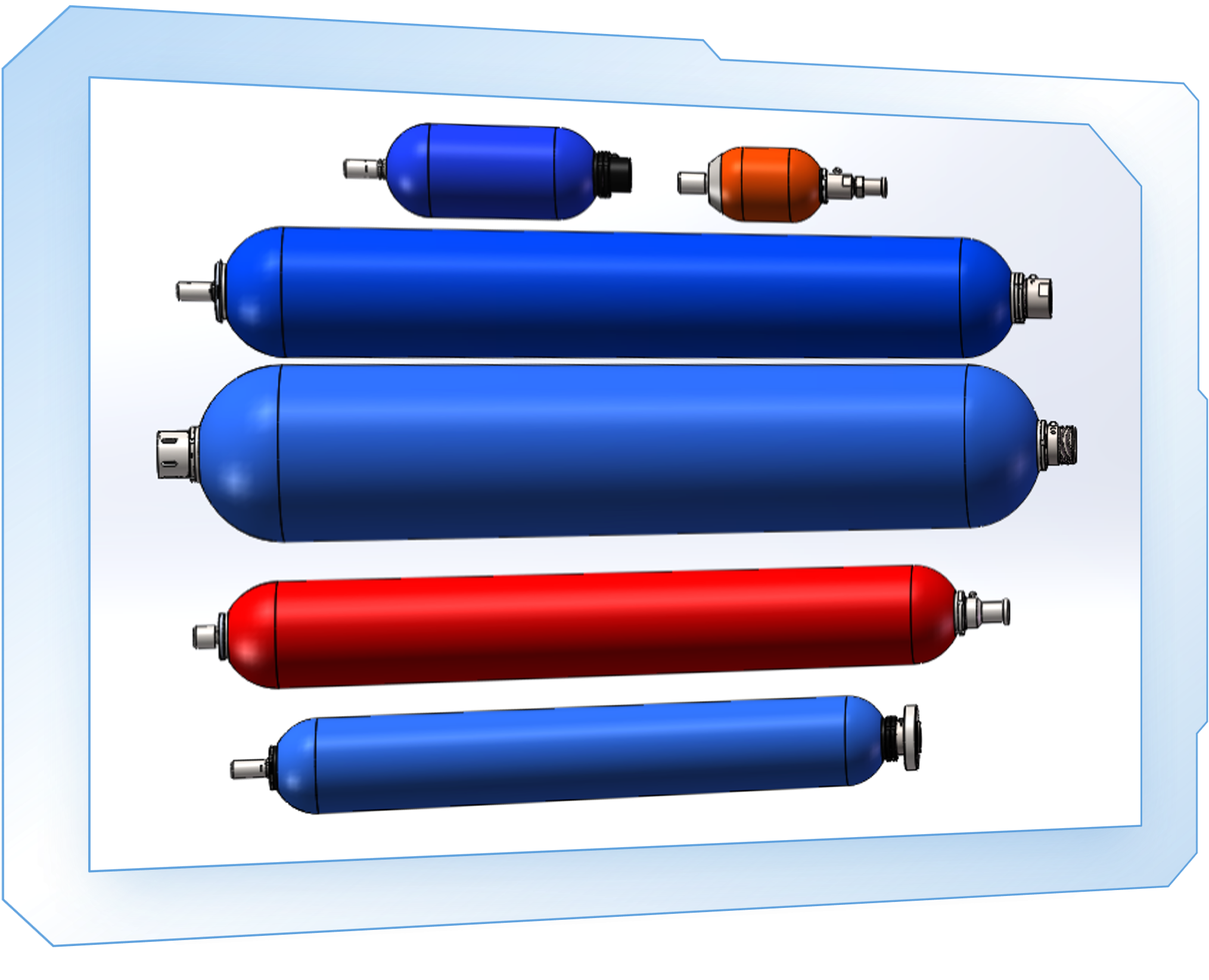

مشخصات و مدلها
| کلاس فشار | GB: 1, 5. 10, 31.5, 40 CE: 177, 250, 330, 360, 420, ASME: 3000, 4000, 5000, 6600, 10000 |
| ابعاد(میلی متر) | 89, 114, 121, 152, 180, 219, 229, 245, 299, 351, 406, 426 |
| حجم(لیتر) | 0.4, 0.63, 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 35, 40, 50, 63, 80, 100, 125, 150, 200, 250 |
| نوع اتصال | رزوه, فلنچ |
شما می توانید تمامی مخازن را به صورت باندل شده با شیرآلات و طراحی درخواستی خود ، سفارش گذاری نمایید

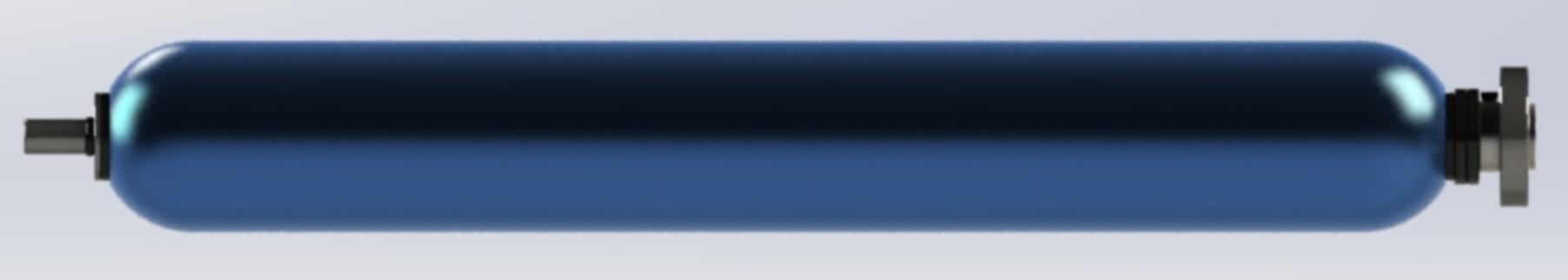

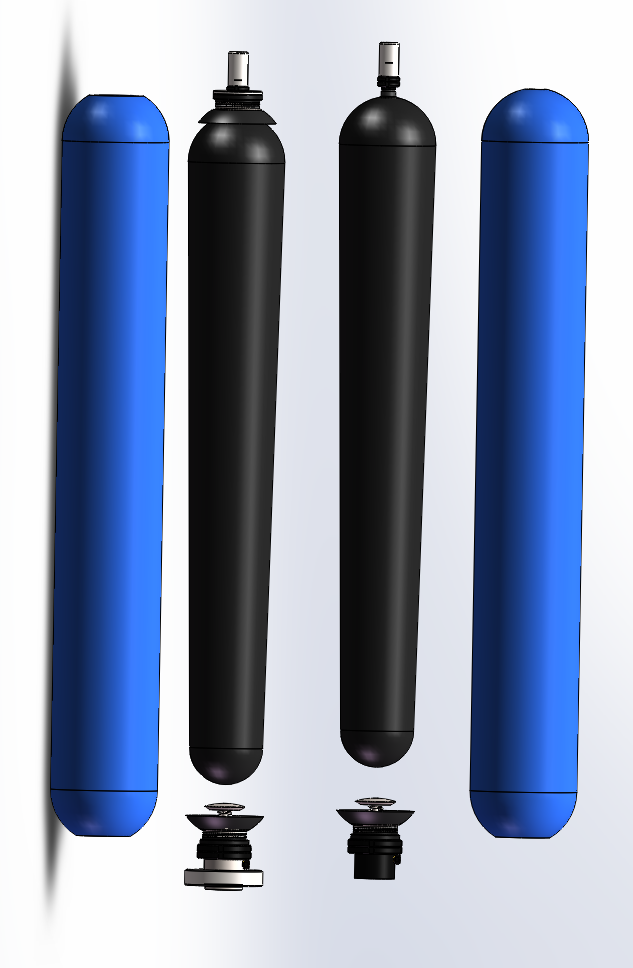

بدنه

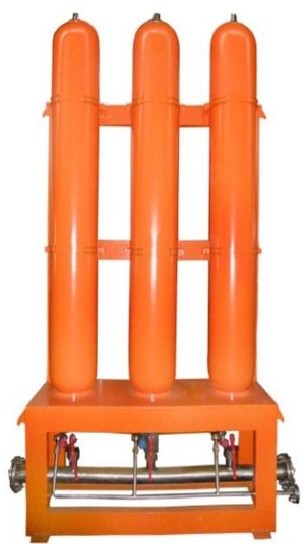

گروه آکومولاتور NXQ

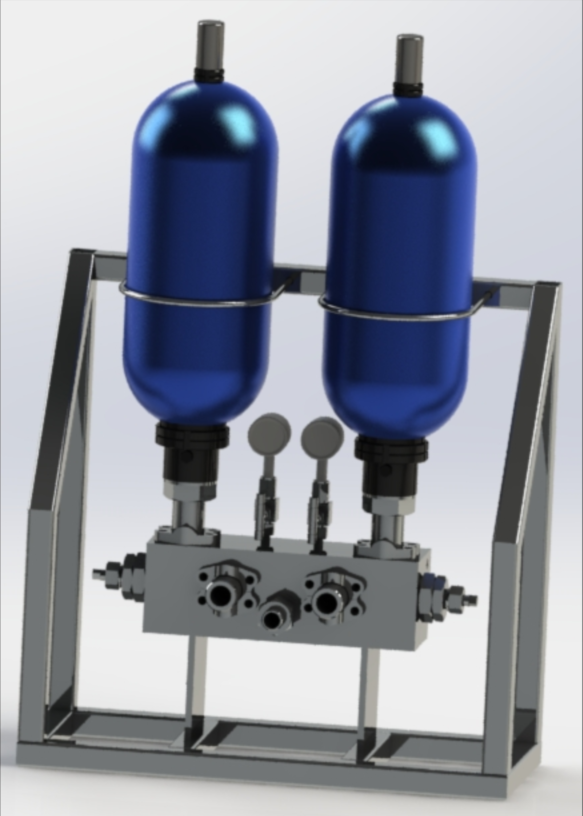

(مجموعه بلوک شیر و آکومولاتور / سیلندر / مخزن)
سفارشیسازی بنا به درخواست امکانپذیر است.

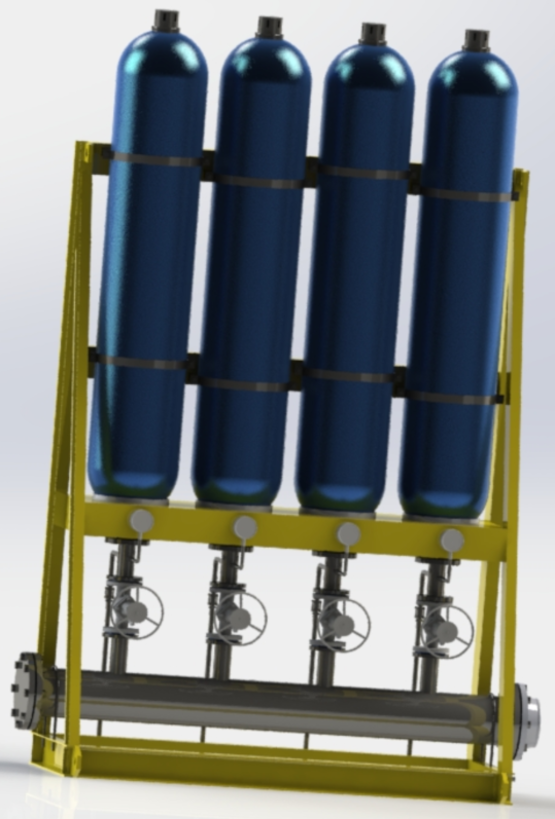

(مجموعه آکومولاتور / سیلندر / مخزن از نوع شیر توپی)
