معرفی

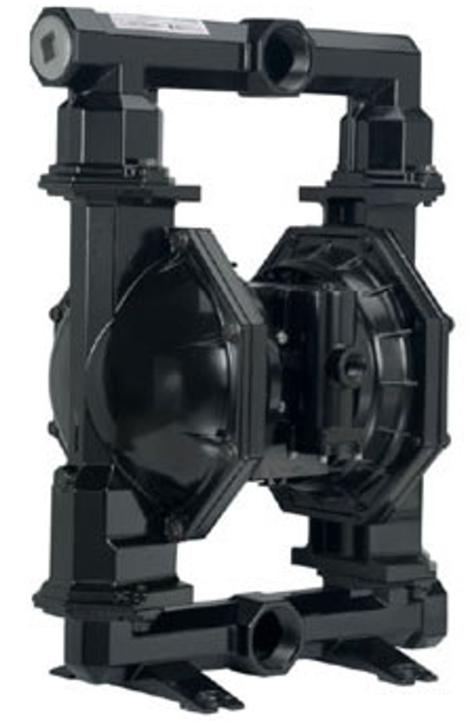

پمپ‌های دیافراگمی فلزی ۲ اینچی سری ARO EXP به دبی جریان تا ۱۷۲ گالن در دقیقه (۶۵۱ لیتر در دقیقه) دست می‌یابند و طیف وسیعی از پیکربندی‌های مواد و اتصالات ورودی/خروجی را ارائه می‌دهند. این پمپ‌ها اغلب برای عملیات انتقال، پر کردن، گردش مجدد و دوزینگ (توزین/بسته‌بندی) در صنایعی همچون سرامیک، رنگ، نفت و گاز، شیمیایی و پتروشیمی مورد استفاده قرار می‌گیرند.



قابل عرضه با دیافراگم‌های PTFE با طول عمر بالا.



ویژگی‌ها

اوج طراحی پمپ‌های مناسب برای شرایط کاری سنگین (Heavy-duty).



طول عمر تا ۴ برابر بیشتر از پمپ‌های دیافراگمی سنتی به لطف طراحی جدید و چین‌دار (convoluted) دیافراگم در سری EXP.



کارایی – شیر Simul-Shift™ سیگنال تغییر وضعیت (shift signal) بسیار دقیق و قابل‌اطمینانی را فراهم می‌کند.



قابلیت اطمینان – شیر هوای «نامتوازن» (Unbalanced) با طراحی انحصاری ARO، عملکرد بدون توقف و گیر کردن (no-stall) را تضمین می‌کند.



تنوع کاربرد – طیف گسترده‌ای از مواد سازنده برای سازگاری بهینه با سیالات مختلف.



سازگاری با محیط زیست – ساختار پیچ‌ومهره‌ای برای جابجایی سیال بدون نشتی و درپوش‌های سیال بدون پره (ribless) جهت جلوگیری از ترک‌خوردگی.



سهولت سرویس و نگهداری – تعمیر و نگهداری آسان‌تر به واسطه طراحی ماژولار.



لوازم جانبی

• 66312 کیت اتصال خط هوا: شامل فیلتر/رگولاتور ترکیبی (Piggyback)، نیپل لوله و ۵ فوت شلنگ
• 67237 کیت تشخیص خرابی دیافراگم
• 673350-1 کیت شمارشگر سیکل (چرخه کاری)
• 67263 صداخفه‌کن (Muffler) برای کارکرد مداوم
• 67174-20 کیت آداپتور ورودی دارای توری (Screened Inlet Adapter)
• 637369 کیت سرویس بخش هوا برای مدل PX30R
• 637421 کیت سرویس بخش هوا برای مدل‌های PX20A و PX20S
• -XX637309کیت سرویس بخش سیال

مواد بدنه پمپ

• آلومینیوم
• چدن
• فولاد ضد زنگ (استنلس استیل)
• Hastelloy-C

جنس دیافراگم

• PTFE با طول عمر بالا
• پلی‌پروپیلن
• Hytrel
• نیتریل
• Santoprene با گرید پزشکی
• Garlock ONE-UP® با لایه پشتیبان EPDM
• Garlock ONE-UP® با لایه پشتیبان نئوپرن
• Garlock ONE-UP® با لایه پشتیبان Viton
• PTFE با لایه پشتیبان Santoprene
• Viton

نسبت: ۱:۱



حداکثر دبیGPM   :( LPM) ۱۷۲ (۶۵۱)



حجم جابجایی در هر سیکل گالن ) لیتر): ۱.۴ (۵.۳) در فشار ۱۰۰ psi



ورودی هوا (مادگی): 3/4 – 14 N.P.T.F.-1



ورودی/خروجی سیال (مادگی):



PX20X-AXX-XXX-B( ) 2 – 11-1/2 N.P.T.F.-1

PX20X-BXX-XXX-B( ) Rp 2 (2 – 11 BSP parallel)

PX20X-FXX-XXX-B( ) 2” A.N.S.I./DIN Flange



حداکثر فشار کاریpsi(bar) : ۱۲۰ (۸.۳)



حداکثر قطر ذرات جامد معلق اینچ (میلی‌متر): 1/4 (۶.۴)



حداکثر ارتفاع مکش در حالت خشک  فوت (متر): ۱۴ (۴.۲)



سطح صدا: ۸۵.۰ دسی‌بل (A) در فشار ۷۰ psi و سرعت ۵۰ سیکل در دقیقه



صداخفه‌کن (Muffler) همراه دستگاه: ۶۷۳۸۹
