مشخصات

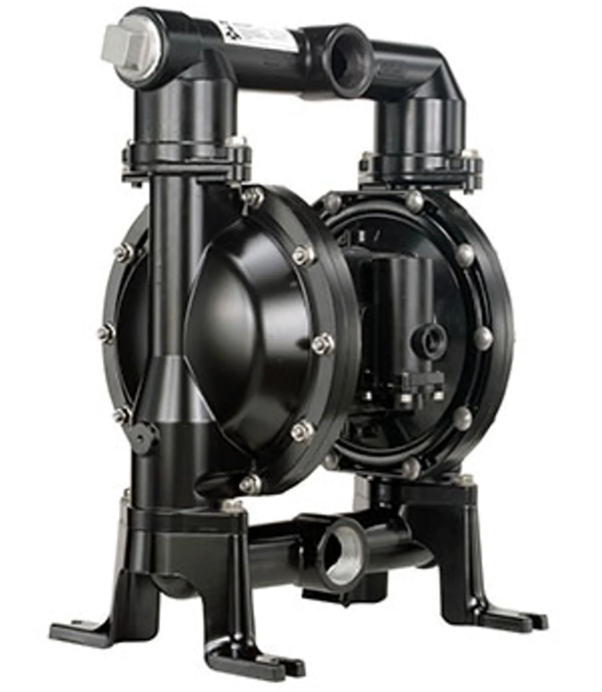

پمپ‌های دیافراگمی فلزی ۱/۲-۱ اینچی ARO به نرخ جریان (دبی) تا ۱۲۳.۱ گالن در دقیقه (۴۶۵.۹ لیتر در دقیقه) دست می‌یابند و طیف وسیعی از پیکربندی‌های مواد و اتصالات ورودی/خروجی را ارائه می‌دهند. این پمپ‌ها اغلب برای عملیات انتقال، پر کردن، گردش مجدد و دوزینگ (توزیع مقادیر مشخص) در صنایع رنگ، نفت و گاز، شیمیایی و پتروشیمی مورد استفاده قرار می‌گیرند.



قابل عرضه با دیافراگم‌های PTFE با طول عمر بالا (Long-life).



مزایا

اوج کیفیت در طراحی پمپ‌های مخصوص کار سنگین (Heavy-duty).



سری جدید EXP بین ۲۰ تا ۴۰ درصد بازدهی بالاتری نسبت به محصولات رقبا دارد.



بازدهی – شیر Simul-Shift™ سیگنال تغییر وضعیت (شیفت) بسیار دقیق و قابل‌اطمینانی را فراهم می‌کند.



قابلیت اطمینان – شیر هوای «نامتوازن» (Unbalanced) با طراحی انحصاری ARO، عملکرد بدون توقف و گیر کردن (No-stall) را تضمین می‌کند.



تنوع کاربرد – طیف گسترده‌ای از مواد سازنده برای سازگاری بهینه با سیالات مختلف.



سازگاری با محیط زیست – ساختار پیچ‌دار (Bolted) برای انتقال سیال بدون نشتی.



سهولت سرویس و نگهداری – تعمیر و نگهداری آسان‌تر به لطف طراحی ماژولار.



لوازم جانبی

• 66084-1کیت اتصال خط هوا: شامل فیلتر/رگولاتور ترکیبی (Piggyback)، نیپل لوله و ۵ فوت شلنگ
• 67237 کیت تشخیص خرابی دیافراگم
• 67350کیت شمارشگر سیکل (چرخه کاری)
• 67174-15کیت آداپتور ورودی دارای توری (Screened Inlet)
• 637389کیت سرویس بخش هوا
• 637375-XXکیت سرویس بخش سیال

مواد بدنه پمپ

• آلومینیوم
• چدن
• فولاد ضد زنگ (استنلس استیل)
• Hastelloy-C

مواد دیافراگم

• PTFE با طول عمر بالا (LongLife)
• Santoprene
• Hytrel
• نیتریل (Nitrile)
• Santoprene با گرید پزشکی
• Garlock ONE-UP® با لایه پشتیبان EPDM
• Garlock ONE-UP® با لایه پشتیبان نئوپرن (Neoprene)
• Garlock ONE-UP® با لایه پشتیبان Viton
• PTFE با لایه پشتیبان Santoprene
• Viton



نسبت: ۱:۱



حداکثر دبی GPM (LPM) :123(465)

حجم جابجایی در هر سیکل گالن (لیتر): ۰.۶۱۷ (۲.۳۴)



ورودی هوا (مادگی): ۱/۲ – ۱۴ N.P.T.



ورودی/خروجی سیال:

۱-۱/۲ اینچ –  11-1/2  N.P.T.F.-1، Rp1-1/2 (1-1/2-11BSP)

فلنج ۱-۱/۲ اینچ A.N.S.I./DIN



حداکثر فشار کارpsi (bar) : ۱۲۰ (۸.۳)



حداکثر قطر ذرات جامد معلق اینچ (میلی‌متر): ۱/۴ (۶.۴)



وزن پوند (کیلوگرم):



PX15R-XAX-XXX ۳۷.۷ (۱۷.۱)

PX15R-XCX-XXX ۷۳.۲ (۳۳.۲)

PX15R-XSX-XXX ۶۱.۲ (۲۷.۸)

PX15R-XHX-XXX ۸۶.۹ (۳۹.۴)



نکته: برای بخش موتور هوای آلومینیومی، ۲.۱۴ پوند (۰.۹۷ کیلوگرم) اضافه شود.



برای بخش موتور هوای استنلس استیل، ۱۸.۱۴ پوند (۸.۲۳ کیلوگرم) اضافه شود.



حداکثر ارتفاع مکش خشک فوت (متر): ۱۴ (۴.۲)



سطح صدا: ۷۰ PSI | ۵۰ سیکل در دقیقه | ۸۱.۰ دسی‌بل (A)



صداخفه‌کن (Muffler) همراه دستگاه: 350-568
