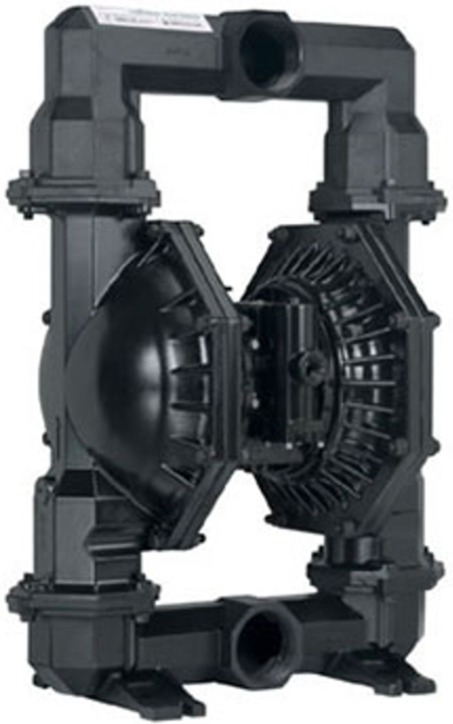

پمپ دیافراگمی فلزی ۳ اینچی سری EXP با محرک هوای فشرده.
معرفی
پمپهای دیافراگمی فلزی ۳ اینچی سری ARO EXP، به دبی جریان تا ۲۷۵ گالن در دقیقه (۱۰۴۰.۹ لیتر در دقیقه) دست مییابند و طیف وسیعی از پیکربندیهای مواد و اتصالات ورودی/خروجی را ارائه میدهند. این پمپها اغلب برای عملیات انتقال، پر کردن، گردش مجدد و دوزینگ (توزین/بستهبندی) در صنایعی همچون سرامیک، رنگ، نفت و گاز، شیمیایی و پتروشیمی مورد استفاده قرار میگیرند.
قابل عرضه با دیافراگمهای PTFE با طول عمر بالا.
ویژگیها
اوج طراحی پمپهای مخصوص کاربردهای سنگین (Heavy-duty).
طول عمر تا ۴ برابر بیشتر از پمپهای دیافراگمی سنتی، به لطف طراحی جدید دیافراگم چیندار (convoluted) در سری EXP.
کارایی – شیر Simul-Shift™ سیگنال تغییر وضعیت (shift signal) بسیار دقیق و قابلاطمینانی را فراهم میکند.
قابلیت اطمینان – شیر هوای «نامتوازن» (Unbalanced) با طراحی انحصاری ARO، عملکرد بدون توقف و گیر نکردن پمپ (no-stall) را تضمین میکند.
تنوع کاربرد – طیف گستردهای از مواد سازنده برای سازگاری بهینه با سیالات مختلف.
سازگاری با محیط زیست – ساختار پیچومهرهای (Bolted) برای جابجایی سیال بدون نشتی.
سهولت سرویس و نگهداری – تعمیر و نگهداری آسانتر به واسطه طراحی ماژولار.
لوازم جانبی
- 66109 کیت اتصال خط هوا: شامل فیلتر/رگولاتور ترکیبی (Piggyback)، نیپل لوله و ۵ فوت شلنگ
- 67237 کیت تشخیص خرابی دیافراگم
- -167350 کیت شمارشگر سیکل (Cycle Counter)
- 67263 صداخفهکن (Muffler) برای کارکرد مداوم
- -3067174 کیت آداپتور ورودی دارای توری (Screen Inlet Adapter)
- 637369 کیت سرویس بخش هوا برای مدل PX30R
- 637421 کیت سرویس بخش هوا برای مدلهای PX30A و PX30S
- -XX637303 کیت سرویس بخش سیال
مواد بدنه پمپ
- آلومینیوم
- چدن
- فولاد ضد زنگ (استنلس استیل)
- Hastelloy-C
مواد دیافراگم
- PTFE با طول عمر بالا
- Santoprene
- Hytrel
- نیتریل (Nitrile)
- Garlock ONE-UP® با لایه پشتیبان EPDM
- Garlock ONE-UP® با لایه پشتیبان نئوپرن (Neoprene)
- Garlock ONE-UP® با لایه پشتیبان Viton
- PTFE با لایه پشتیبان Santoprene
- Viton
نسبت: ۱:۱
حداکثر دبی gpm(LPM):275 (۱۰۴۱)
حجم جابجایی در هر سیکل گالن ( لیتر): ۲.۸ (۱۰.۶) در فشار ۱۰۰ psi
ورودی هوا (مادگی): 3/4 – 14 N.P.T.F. – 1
ورودی / خروجی سیال (مادگی):
3 – 8 اینچ، N.P.T.F. – 1
Rp 3 (3 – 11 BSP parallel)
حداکثر فشار کاری psi(bar) : ۱۲۰ (۸.۳)
حداکثر قطر ذرات جامد معلق اینچ (میلیمتر): 3/8 (۹.۵)
وزن پوند ( کیلوگرم):
PX30A-XAX-XXX-C 129.5 (58.8)
PX30A-XCX-XXX-C 221.1 (100.3)
PX30A-AHX-XXX-C 249.4 (113.3)
PX30A-ASX-XXX-C 228.3 (103.8)
PX30A-FHX-XXX-C 269.4 (122.3)
PX30A-FSX-XXX-C 245.2 (114.4)
نکته:
برای مدلهایی با بخش موتور هوای استنلس استیل (فولاد ضد زنگ)، ۴۰ پوند (۱۸.۲ کیلوگرم) به وزن اضافه کنید.
حداکثر ارتفاع مکش خشکفوت (متر): ۱۴ (۴.۲)
سطح صدا: ۸۳.۰ دسیبل (A) در فشار ۷۰ psi و سرعت ۵۰ سیکل در دقیقه
صداخفهکن (Muffler) همراه دستگاه: 67389
